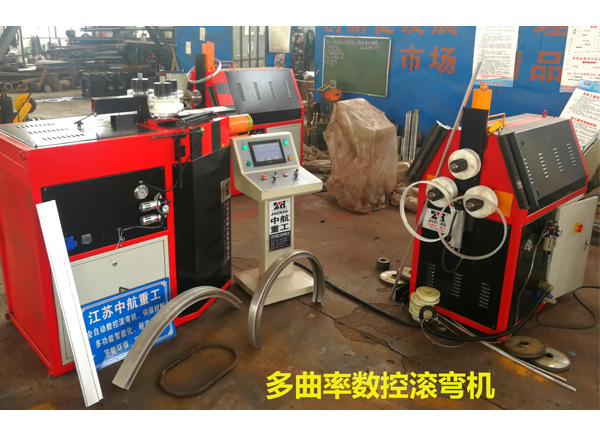

多曲率数控滚弯机

发布日期：2018-06-25 15:23:32　所属分类：滚弯机　访问统计：1876

数控弯管机应用是航空航天、汽车、机车、摩托车、船舶、石化、电力、天然气、核工业、锅炉、车辆、健身器材、空调制冷.体育用品等管件的弯曲加工设备。

数控弯管机主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家俱，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单、移动方便、安装快速等优点。本机器除了具备弯管功能外，还能将油缸作为液压千斤顶使用，相对于数控弯管设备而言具有价格便宜，使用方便的特点，在国内弯管机市场占据主导产品位置。数控弯管机，可对管材在冷态下进行一个弯曲半径（单层）或两个弯曲半径（双层）的缠绕式弯曲，广泛使用于汽车、空调等行业的各种管件和线材的弯曲。弯管机主要用于管子的塑性成型。

多曲率数控滚弯机特点：

1、伺服电机驱动弯曲臂，运动速度加快，并且同时获得快速加速和快速减速，以及大扭矩，在压摸、压摸助推系统以及中心线半径调节系统上采用了精密的，重型线形滚动轴承；

2、小车采用直接驱动的齿轮齿条和伺服电机，给系统提供了高精度和高可靠性；

3、自动定位的自标定压力，可进行快速设定；

4、三工位台：可以进行多曲率、多直径、混合弯和矩形多边的加工；

5、半自动或者自动上料台；

6、位置控制的管子助推系统可适用于小半径和复杂弯头的弯管应用；

7、动力辅助更换模具，使模具更换简单和高效。

多曲率数控滚弯机控制系统：

液压系统和单片机、PLC或PC控制系统三大部分构成。机械部分主要由转管夹紧装置、弯管传动装置、助推装置、床身及弯模固定装置等组成。数控弯管机居于三坐标点位控制系统，导管弯曲成形通过弯管运动指令(NC指令)控制三个坐标轴的运动来实现，数字代码信息包括YBC数据程序或矢量坐标点程序、机床的弯曲速度、压紧块与助推的压紧力及回弹量等。因此，控制系统以y轴、B轴、C轴及X轴为控制对象，实现数字化控制。其中，①送料轴(Y轴)的主要控制参数是位移、位移速度和加速度。一般数控弯管机结构中，y轴运动是指送料小车沿床身的直线往复运动，由机床交流伺服电机驱动齿轮、齿条啮合来实现，运动精度由光电编码器和测速电机将位移和速度信号馈给计算机进行闭环控制。②旋转轴(B轴)用于控制旋转角度、角速度及角
