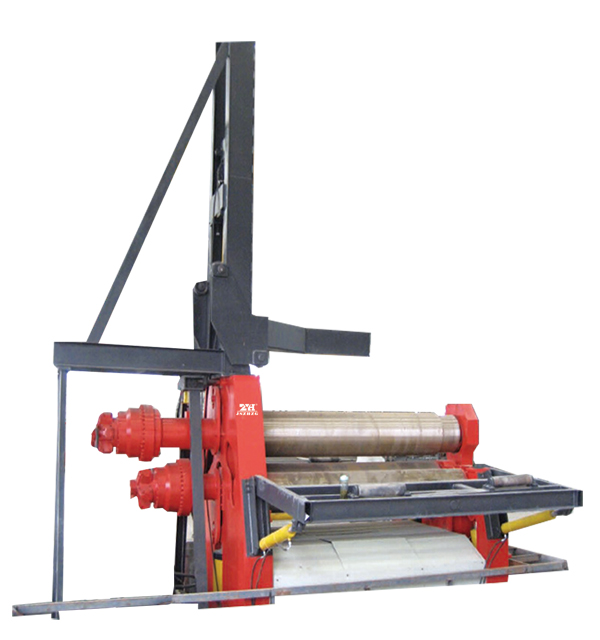

卷板机

 机械式三辊对称式卷板机性能特点:
该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动获得,两下辊作旋转运动,由电机带动。通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。
该机缺点是板材端部需借助其它设备进行预弯。 机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,并通过下辊齿轮与上辊齿轮啮合,作为主传动;边辊作倾升降运动,具有预弯和卷圆双重的功能。结构紧凑,操作维修方便。
技术参数:规格型号卷板最厚度
液压式三辊卷板机:
该机为上调式对称式三辊卷板机,可将金属板材卷成圆形、弧形和锥形工件,两下辊为主动辊,上辊为从动辊。广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。
该机适合用于金属板材的弯曲变形,可卷制圆形、弧形和一定范围内的锥形工件,有板材端部预弯功能,本机型两个下辊为主动辊可水平移动,上辊为从动辊可上下移动,传动轴均采用万向连轴器连接。 三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。
机械式三辊对称式卷板机 :机械式三辊对称式卷板机性能特点:该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。
机械三辊非对称式卷板机 :
机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,以夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动的;边辊作倾升降运动,有预弯和卷圆双重功能。结构紧凑,操作维修方便。技术参数:规格型号卷板最厚度。
液压式三辊卷板机:
液压式三辊对称卷板机主要特点:该机上辊可垂直升降,垂直升降液压传动,通过液压缸内的液压油作用活塞杆而获得;下辊作旋转驱动,下辊下部有托辊,并可调节。
该机为上调式对称式三辊卷板机,可将金属板材卷成圆形、弧形和一定范围内的锥形工件,本机种两下辊为主动辊,上辊为从动辊。它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。
该机适合用于金属板材的弯曲变形,可卷制圆形,弧形和一定范围内的锥形工件,并有板材端部预弯功能,本机型两个下辊为主动辊可水平移动,上辊为从动辊可上下移动,移动方式有机械式和液压式,传动轴均采用万向连轴器连接。
W11系列机械式三辊对称式卷板机
W11系列机械式三辊对称式卷板机性能特点:该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。主要技术参数...
W11系列机械三辊非对称式卷板机
W11系列机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,以便夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾升降运动,具有预弯和卷圆双重功能。结构紧凑,操作维修方便。技术参数:规格型号卷板最厚度mm卷...
W11系列液压式三辊对称卷板机
W11系列液压式三辊对称卷板机主要特点:该机上辊可以垂直升降,垂直升降的液压传动,通过液压缸内的液压油作用活塞杆而获得;下辊作旋转驱动,通过减速机输出齿轮啮合,为卷板提供扭矩,下辊下部有托辊,并可调节。上辊呈鼓形状,提高制品的直线度,适用于超长规格各种截面形状罐...
