大型卷板机

发布日期:2019-06-25 14:16:32 所属分类:卷板机 访问统计:719

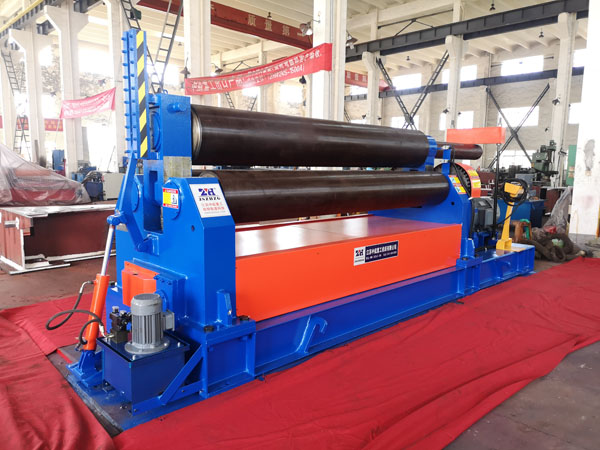

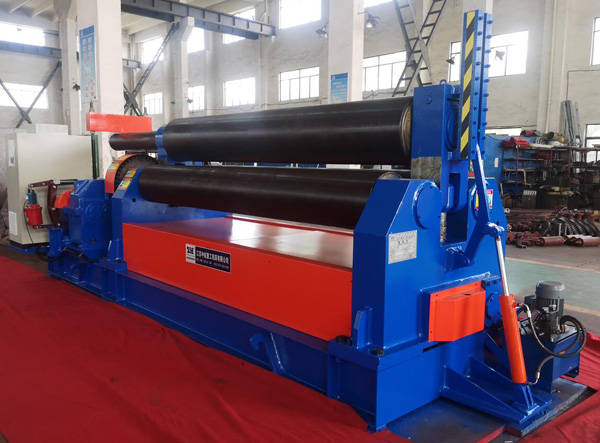

大型卷板机

       大型船用卷板机是卷板机的一种,船用卷板机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞杆而获得,为液压传动,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩,在两下辊下部设有多组托辊,以提高下辊的刚度,并可进行垂直调节;在上辊的上部设有刚性大梁,在大梁与上辊之间设有多组托辊,以提高上辊的刚度;适用与超宽圆弧形零件的卷制结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞杆而获得,为液压传动,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩,在两下辊下部设有多组托辊,以提高下辊的刚度,并可进行垂直调节;在上辊的上部设有刚性大梁,在大梁与上辊之间设有多组托辊,以提高上辊的刚度;适用与超宽圆弧形零件的卷制结构为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞杆而获得,为液压传动,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩,在两下辊下部设有多组托辊,以提高下辊的刚度,并可进行垂直调节;在上辊的上部设有刚性大梁,在大梁与上辊之间设有多组托辊,以提高上辊的刚度;适用与超宽圆弧形零件的卷制。

大型卷板机主要特点:

1.该机是微机控制四辊卷板机,具有板材端部预弯功能,钢板上料,不需调头即可完成板料端部预弯和卷制成形。

2.该机四个工作辊采用42CrMo材质,经过锻造、调质处理,HB220~260,综合机械性能好,强度高,耐磨性强,适用于高负荷工作,使用寿命长。

3.该机工作辊端轴承采用滚动轴承,摩擦系数小,减少了无功损耗,节约能源。

4.该机下辊、侧辊升降位移由计算机控制,自动调平,屏幕数字显示,同步精度±0.2mm。卷板精度高,操作方便。

5.上辊旋转安装编码器,能找准辊子旋转位置,便于找到卷管的缝口。

6.该机设有可移动操作台,更方便操作人员使用,触摸屏显示三个工作辊的位置,使操作者一目了然。

7.该机控制系统采用日本OMRON公司智能型高速PLC可编程序控制器,该系统具有人机对话、故障自诊断、操作失误智能判别、机床各部位监测、逻辑处理、断电记忆、等保护功能;该系统具有抗干扰能力强、使用寿命长、抗震、运行稳定等优点。

8.该机下辊、侧辊升降位移的传感器采用高精度的传感器,以保证位置精度及实现各辊位置监控。

9.强电部分主要电气元件均选用国内优质产品,具有使用寿命长,无故障时间长等特点。

10.液压系统中的主要阀组均选用精机产品。该阀组为铸造流道,过流量大、阻力小、压力损失小、发热小,使机器性能更加可靠。液压系统所用油管均为硬管,布局合理美观。

11.液压管路接头均采用新技术冶金矿山用的快装接头,该接头有可靠的径向密封,以保证设备在工作中液压系统不漏油。

12.液压系统有吸、回油滤油器,保证系统的清洁,有空气滤清器,保证油箱正常呼吸和水份蒸发,系统中有双道的安全保护装置,保证设备的使用安全。

13.翻转轴承体(倒头)装有倾倒油缸,倒头可倾倒与立起,方便工件取料,翻转轴承体的翻转和复位装有联锁装置,翻转轴承体翻转后,利用油缸,实现简单的推动卸料,其它动作均处在待命状态,只有在翻转轴承体复位后才能恢复动作,起到安全保护作用,。

14.上辊尾部装有平衡装置,平衡装置是在翻转轴承体翻转的同时,对上辊起平衡作用,当倒头翻转出料时上辊靠平衡机构处于平衡状态,这样便能方便地取出筒形工件。

15.该机采用整体底座,刚性强,好吊装,易安装,机架及底座均采用焊接结构,并进行退火时效处理,消除内应力,提高卷板机精度。整机结构积木式组成,造形美观,更加维修方便。

16.卷筒直径误差不大于1mm。

17.从上料后至卷成所需用时不得超过2分钟

18.设备除四个工作辊外露,其余部分均有包装防护。

19.液压站与主机安装位置为一体,便于安装、运输及使用。
