型材弯曲机

发布日期：2020-03-24 15:45:32　所属分类：型材弯曲机　访问统计：1500

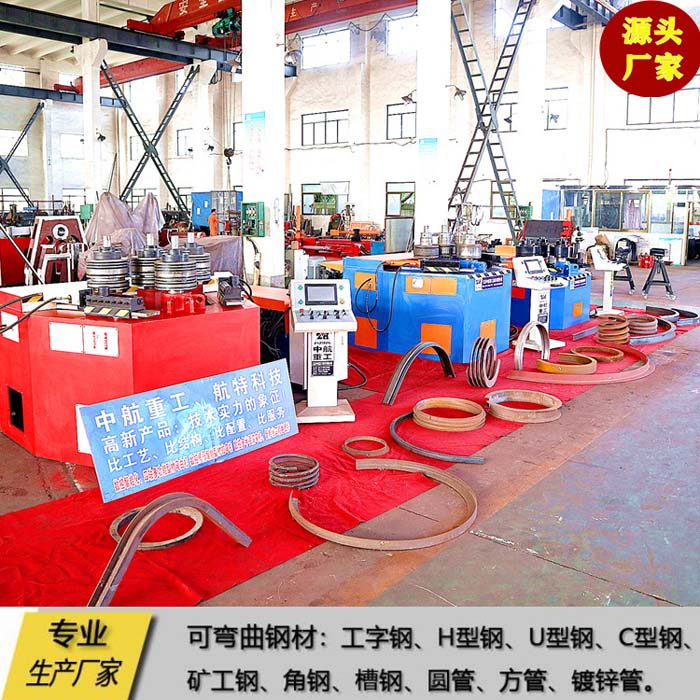

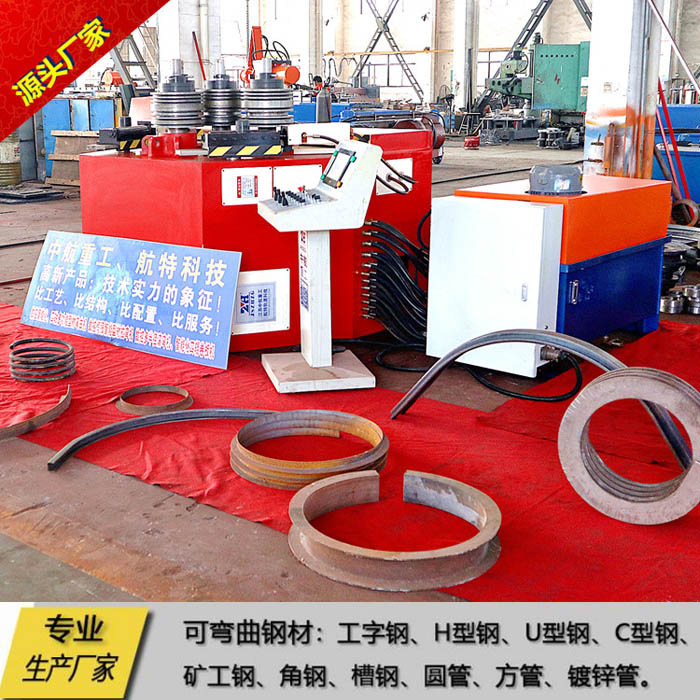

型材弯曲机

专业生产厂家
可弯曲钢材：工字钢、H型钢、U型钢、C型钢、矿工钢、角钢、槽钢、圆管、方管、镀锌管。

型材弯曲机是一种于卷弯角缸、槽钢、工字钢、扁钢、方钢、圆钢等异型钢材的加工设备，可上料完成卷圆、校圆工序，用在石油、化工、水电、造船及机械制造等工业。

该机的两下辊为主传动辊，也可三个工作辊为主传动辊，两个边滚围绕固定回转作升降运动，两侧设有托辊装置，非对称截面型材卷制质量。

	技术参数	规格型号
	技术参数	W24-16	W24-30	W24-45	W24-75	W24-100	W24-140	W24-180	W24-260	W24-320	W24-400	W24-500	W24-750	W24-1000
	型材最大抗弯截面模量cm³	16	30	45	75	100	140	180	260	320	400	500	750	1000
	卷弯速度（m/min)	5	5	5	5	5	5	4	4	4	4	4	3.5	3.5
	型材屈服极限（Mpa)	250
角铁内弯	最大截面（mm)	70x8	80x8	90x10	100x10	120x12	140x16	150x16	160x16	180x14	200x18	200x20	200x22	200x25
角铁内弯	最小弯曲直径（mm)	1000	1200	2000	3000	4000	5000	8000	10000	13000	13000	14000	16000	18000
角铁外弯	最大截面（mm)	80x8	900x10	100x10	120x12	140x16	150x16	160x16	250x25	200x18	200x24	250x25	250x28	250x30
角铁外弯	最小弯曲直径（mm)	1000	1100	1300	1600	1800	2200	2000	2500	3600	360	4000	6000	8000
槽钢外弯	最大截面（mm)	12	16	20	25	28	30	32	36	40	45	50	55	60
槽钢外弯	最小弯曲直径（mm)	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400	3000	4000
槽钢内弯	最大截面（mm)	12	16	20	25	28	30	32	36	40	45	50	55	60
槽钢内弯	最小弯曲直径（mm)	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2400	3000	4000
扁钢立弯	最大截面（mm)	75x16	90x20	100x25	110x40	120x40	150x40	180x30	190x40	190x50	200x50	200x60	250x70	300x70
扁钢立弯	最小弯曲直径（mm)	760	800	1000	1100	1300	1500	2000	2000	2400	2500	2500	2800	3200
圆钢弯曲	最大截面（mm)	52	62	75	85	90	100	1100	120	135	150	160	180	200
圆钢弯曲	最小弯曲直径（mm)	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000	2200	2800
圆管弯曲	最大截面（mm)	76x4.5	89x5	89x8	114x5	159x5	168x6	168x8	219x8	245x8	173x8	323x6	355x7	406x7
圆管弯曲	最小弯曲直径（mm)	750	900	900	1200	2000	2000	2000	3500	3000	3500	5000	6000	8000
方管弯曲	最大截面（mm)	60x4	70x4	80x6	90x8	100x10	125x10	140x10	150x10	165x10	180x12	200x12	250x12	300x10
方管弯曲	最小弯曲直径（mm)	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000	8000	12000
工字钢立弯	最大截面（mm)	-	-	-	10	12	14	16	18	20	22	25	28	32
工字钢立弯	最小弯曲直径（mm)	-	-	-	2000	2500	3000	3500	4000	5000	8000	10000	12000	16000

性能与特点：

该机的两下辊为主传动辊，也可三个工作辊为主传动辊，两个边滚围绕固定回转作升降运动，两侧设有托辊装置，非对称截面型材卷制质量。

	技术参数	规格型号
	技术参数	W24-16	W24-30	W24-45	W24-75	W24-100	W24-140	W24-180	W24-260	W24-320	W24-400	W24-500	W24-750	W24-1000
	型材最大抗弯截面模量cm³	16	30	45	75	100	140	180	260	320	400	500	750	1000
	卷弯速度（m/min)	5	5	5	5	5	5	4	4	4	4	4	3.5	3.5
	型材屈服极限（Mpa)	250
角铁内弯	最大截面（mm)	70x8	80x8	90x10	100x10	120x12	140x16	150x16	160x16	180x14	200x18	200x20	200x22	200x25
角铁内弯	最小弯曲直径（mm)	1000	1200	2000	3000	4000	5000	8000	10000	13000	13000	14000	16000	18000
角铁外弯	最大截面（mm)	80x8	900x10	100x10	120x12	140x16	150x16	160x16	250x25	200x18	200x24	250x25	250x28	250x30
角铁外弯	最小弯曲直径（mm)	1000	1100	1300	1600	1800	2200	2000	2500	3600	360	4000	6000	8000
槽钢外弯	最大截面（mm)	12	16	20	25	28	30	32	36	40	45	50	55	60
槽钢外弯	最小弯曲直径（mm)	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400	3000	4000
槽钢内弯	最大截面（mm)	12	16	20	25	28	30	32	36	40	45	50	55	60
槽钢内弯	最小弯曲直径（mm)	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2400	3000	4000
扁钢立弯	最大截面（mm)	75x16	90x20	100x25	110x40	120x40	150x40	180x30	190x40	190x50	200x50	200x60	250x70	300x70
扁钢立弯	最小弯曲直径（mm)	760	800	1000	1100	1300	1500	2000	2000	2400	2500	2500	2800	3200
圆钢弯曲	最大截面（mm)	52	62	75	85	90	100	1100	120	135	150	160	180	200
圆钢弯曲	最小弯曲直径（mm)	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000	2200	2800
圆管弯曲	最大截面（mm)	76x4.5	89x5	89x8	114x5	159x5	168x6	168x8	219x8	245x8	173x8	323x6	355x7	406x7
圆管弯曲	最小弯曲直径（mm)	750	900	900	1200	2000	2000	2000	3500	3000	3500	5000	6000	8000
方管弯曲	最大截面（mm)	60x4	70x4	80x6	90x8	100x10	125x10	140x10	150x10	165x10	180x12	200x12	250x12	300x10
方管弯曲	最小弯曲直径（mm)	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000	8000	12000
工字钢立弯	最大截面（mm)	-	-	-	10	12	14	16	18	20	22	25	28	32
工字钢立弯	最小弯曲直径（mm)	-	-	-	2000	2500	3000	3500	4000	5000	8000	10000	12000	16000
